直流固态继电器

   1.外形与符号 P4SMA11CA

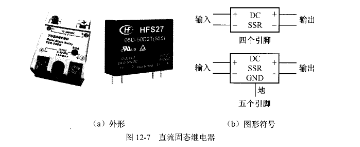

   直流固态继电器(DCssR)的输入端INPUT(相当于线圈端)接直流控制电压,输出端oUTPUT或LoAD(相当于触点开关端)接直流负载。直流固态继电器外形与符号如图12.7所示。

   图l⒉7 直流固态继电器

   2.结构与工作原理

   图12-8是一种典型的五引脚直流固态继电器的内部电路结构及等效图。

   图1⒉8 典型的五引脚直流固态继电器的电路结构及等效图

   如图12-8(a)所示,当3、4端未加控制电压时,光电耦合器中的光敏管截止,VTl基极电压很高而饱和导通,VT1集电极电压被旁路,VT2因基极电压低而截止,1、5端处于开路状态,相当于触点开关断开。当3、4端加控制电压时,光电耦合器中的光敏管导通,VT1基极电压被旁路而截止,VT1集电极电压很高,该电压加到VT2基极,使VT2饱和导通, 1、5端处于短路状态,相当于触点开关闭合。

   VD1、VD2为保护二极管,若负载是感性负载,在VT2由导通转为截止时,负载会产生很高的反峰电压,该电压极性是下正上负,VD1导通,迅速降低负载上的反峰电压,防止其击穿VT2,如果VDl出现开路损坏,不能降低反峰电压,该电压会先击VD2(VD2耐压较VT2低),也可避免VT2被击穿。

   图12J是一种典型的四引脚直流固态继电器的内部电路结构及等效图。
