强辐射器中下方为何要布置局部地平面

  【现象描述】IM6130

   某家电产品采用塑料外壳,辐射发射超标,在问题定位过程中,用示波器及探头做成简易的近场探头对该产品进行问题定位,示波器的具体型号及定位测试示意图如下:

   测试仪器:示波器TD旨弘D(1GHz),探头P⒍45(1.5GHz)。

   测试方式:把探头和探头的地线相连,形成环状,犹如环状接收天线,探头与地线构成的接收环路如图6.1I4所示,将此环靠近,寻找最大辐射点]在测试中发现,当探头靠近该产品中PCB上的晶振 和其输出的时钟线时,辐射最大,探头靠近晶振时的噪声峰-峰值如图6.115所示,而且峰-峰值超过40O mⅤ。根据经验,这个幅度偏大。

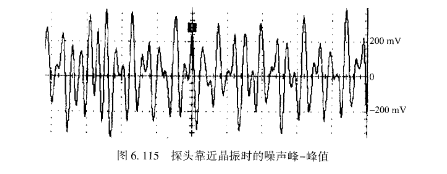

   图6,115 探头靠近晶振时的噪声峰-峰值

   因此,初步确定该时钟线或晶振在PCB中的设计有不合理的地方:进一步观察发现,时钟线较长,布在T0P层和BOmOM层.而且该晶振的布局也没有做特殊处理。
