   表C-16列出了所有电磁兼容性能要求针对不同类别汽车电子、电气零部件的适用范围。当电子、电气零部件可归人多个类别(例如由稳压电源供电的主动电磁传感器,既属于AS类别,叉属于AM类别)时,应考虑所有适用的要求。

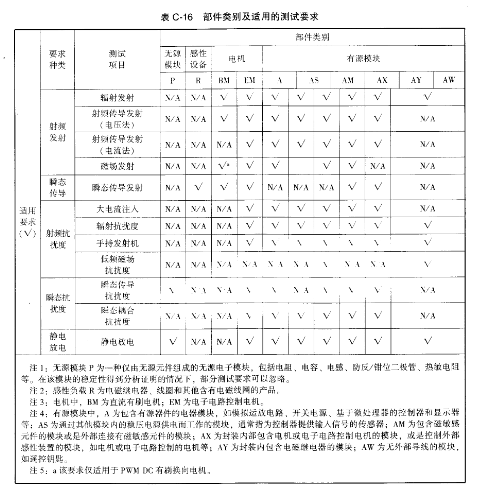

   表C-16 部件类别及适用的测试要求

    汽车电子、电气零部件的EMC测试参考

  下列标准为常用的汽车零部件EMC测试标准(标准版本可能已经更新)c

   注l:无源模块P为一种仅由无源元件组成的无源电子模块,包括电阻、电容、电感、防反/钳位二极管、热敏电阻等。在该模块的稳定性得到分析证明的情况下,部分测试要求可以忽略。

   注2:感性负载R为电磁继电器、线圈和其他含有电磁线圈的产品。

   注3:电机中,BM为直流有刷电机;EM为电子电路控制电机。

   注4:有源模块中,A为包含有源器件的电器模块,如模拟运放电路、开关电源、基于微处理器的控制器和显示器等;AS为通过其他模块内的稳压电源供电而T作的模块,通常指为控制器提供输人信号的传感器;AM为包含磁敏感元件的模块或是外部连接有磁敏感元件的模块;AⅩ为封装内部包含电机或电子电路控制电机的模块,或是控制外部感性装置的模块,如电机或电子电路控制的电机等;AY为封装内包含电磁继电器的模块;AW为无外部导线的模块,如遥控钥匙。

   注5:a该要求仅适用于PWM DC有刷换向电机。
