   如何避免晶振的噪声带到电缆口

  【现象描述】KA324A

   某医疗设备进行辐射骚扰测试。医疗设各辐射发射频谱图如6.50所示。



   图6⒛ 医疗设备辐射发射频谱图

   测量超标频点尖峰间隔是晶振频率,与该系统中控制板中的晶振频率一样。经过测试还发现,该辐射并不是来自晶振壳体的直接辐射,而是来自连接在控制板上的串行口信号布线。

   【原因分析】

   该产品控制板的部分PCB图如图6.51所示

   图651 控制板的部分PCB图

   图6.51中分别指示出了CPU、串行口信号驱动芯片、晶振、串行口连接器及串行口信号的布线路径。很明显,这个问题是由于串行口信号的布线穿过了晶振下方,使得晶振所产生的谐波信号直接耦合到串行口信号线上,串行口信号线成为了晶振振荡信号谐波的载体,而且串行口信号线很长,包括串行口电缆,这些都成为了很好的辐射天线,将晶振谐波信号 带出PCB。






   如何避免晶振的噪声带到电缆口

  【现象描述】KA324A

   某医疗设备进行辐射骚扰测试。医疗设各辐射发射频谱图如6.50所示。

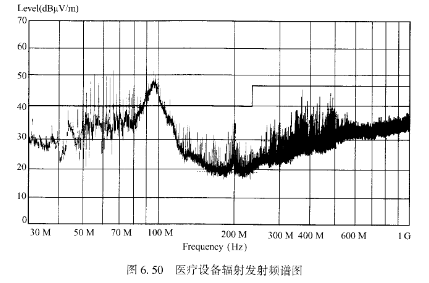

   图6⒛ 医疗设备辐射发射频谱图

   测量超标频点尖峰间隔是晶振频率,与该系统中控制板中的晶振频率一样。经过测试还发现,该辐射并不是来自晶振壳体的直接辐射,而是来自连接在控制板上的串行口信号布线。

   【原因分析】

   该产品控制板的部分PCB图如图6.51所示

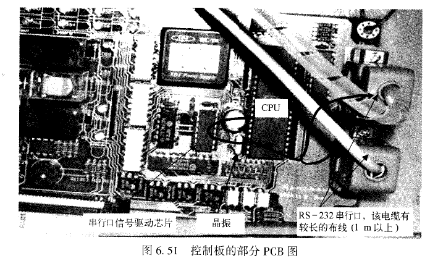

   图651 控制板的部分PCB图

   图6.51中分别指示出了CPU、串行口信号驱动芯片、晶振、串行口连接器及串行口信号的布线路径。很明显,这个问题是由于串行口信号的布线穿过了晶振下方,使得晶振所产生的谐波信号直接耦合到串行口信号线上,串行口信号线成为了晶振振荡信号谐波的载体,而且串行口信号线很长,包括串行口电缆,这些都成为了很好的辐射天线,将晶振谐波信号 带出PCB。
