旁路和去耦指防止有用能量从一个电路传到另一个电路中,并改变噪声能量的传输路径,从而提高电源分配网络的品质。它有三个基本概念:电源、L065DU90RI地平面,元件和内层的电源连接。

   去耦:当器件高速开关时,把射频能量从高频器件的电源端泄放到电源分配网络。去耦电容也为器件和元件提供一个局部的直流源,这对减小电流在板上传播浪涌尖峰很有作用。为什么要进行电源去耦,在案例58中有所描述。

   当元件开关消耗直流能量时,没有去耦电容的电源分配网络中将发生一个瞬时尖峰。这是因为电源供电网络中存在着一定的电感,而去耦电容能提供一个局部的、没有电感的或者说很小电感的电源。通过去耦电容,把电压保持在一个恒定的参考点,阻止了错误的逻辑转换,同时还能减小噪声的产生,因为它能提供给高速开关电流一个最小的回路面积来代替元件和远端电源间的大的回流面积,如图5.1所示。

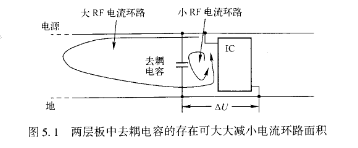

   图5.1 两层板中去耦电容的存在可大大减小电流环路面积

   去耦电容的另一个作用是提供局部的能量存储源,可以减小电源供电的辐射路径。电路中RF能量的产生是和rAr成正比的,这里f是回路的电流,⒕是回路的面积,r是电流的频率。因为电流和频率在选择逻辑器件时已确定,要想减小辐射,减小电流的回路面积变得非常重要。在有去耦电容的电路中,电流在小RF电流回路中流动,从而减小RF能量。通过仔细放置去耦电容可以得到很小的回路面积。

在图5.l中,Δσ是LdJ/dr在地线上诱发的噪声,它在去耦电容中流动。这个Δσ驱动着板上的地结构和分配系统中的共模电压流向全板。因此减小Δσ与地阻抗有关,也与去耦电容有关。
