防雷器安装很有讲究

   【现象描述】 IDT6116LA120DM

   某大型室外工业设各,其电源入口的防雷要求是差模、共模娴kA(s/⒛灬电流波形)。为满足此要求,特意在电源口上并联了标称值为硐kA的防雷模块。但是在进行差模试验时,发现该产品内部很多部件因为没有得到保护而损坏,如滤波器、电源、稳压器等,而防雷器却没有损坏,同时其他不同的设各使用该防雷器能顺利通过碉kA的测试。

   【原因分析】

   防雷器在产品中实际的安装情况。

   在差模试验中,浪涌电流将沿着箭头方向流动。从图4.86中可以看出,电缆L1、L2在电流流过的回路内,将流过娴kA的浪涌电流。LI、L2在实际连接中的总长约为0,5m。可见,滤波器输人口所承受的残余电压是防雷器自身的残余电压再加上L1、L2在冲击电流的作用下所产生的压降。其差模下的原理简化电路图如图4。gT所示。H1、H2分别表示Ll、L2的寄生电感,一般线缆自感量在1~1.6uH/m之间,AB两端的电压是后一级电路所承受的总残压c

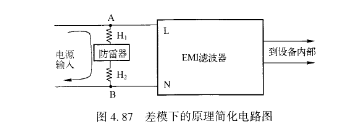

   图4,87 差模下的原理简化电路图

   在绷kA浪涌电流的冲击下,这两段电缆产生的压降可以估算为

Δσ=L×(dJ/dJ)〓1uH/m×o.5(40kA/8us)=2500Ⅴ从计算结果看到,这两段电缆在硐kA浪涌电流通过时产生犭OO Ⅴ的压降,再加上防雷器本身具有的残余电压为15OO Ⅴ,滤波器输人端所承受的总残压是0OOO Ⅴ。这显然是对滤波器及后一级电路的一个严峻考验,过高的残压最终使滤波器、电源、稳压器等损坏。
