由图4.21可见,该产品电源端口的传导骚扰不能通过CLAs B限值的要求。测试中L6924D013TR还发现,更换有着不同插人损耗的滤波器对结果影响不大。

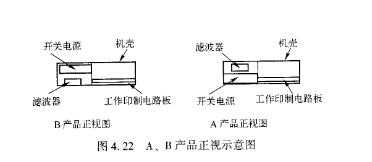

  怀疑是滤波器接地不良导致的滤波器滤波效果变差。于是把机箱放在接地平面上,滤波器电源用短线直接接地,结果仍然没有改善。怀疑滤波器性能指标因不能满足电源本身传导骚扰水平而导致超标,但是同样的电源在另一同类产品B中应用时,能顺利通过传导骚扰测试,并且采用的是同样的滤波器。说明滤波器和该电源配合本身可以满足传导骚扰测试要求。对比A和B,发现B产品的电源滤波器和A产品的电源滤波器安装位置不同。B产品中的电源滤波器安装在电源下面,而A产品中的电源滤波器安装在电源上方,如图4.22所示。
