分析扩展模块及扩展模块与主机的互连设计发现
发布时间:2019/1/3 21:24:55 访问次数:1043

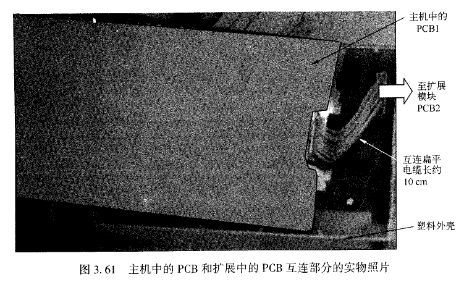

根据测试结果,判断主机本身能否通过辐射发射测试,而且扩展模块l/0端口的EFT/B测试等级也只有±1kⅤ,因此问题一般会出在扩展模块上,或者扩展模块与主机的互连线上。 NG80386SX33分析扩展模块及扩展模块与主机的互连设计发现,主机中的PCB和扩展中的PCB之间是通过一根普通的扁平电缆实现互连的,扁平电缆中信号分别是:地、地、信号、信号、信号、信号、地、信号、地、电源。互连电缆中信号的最高频率约为3MHz,而且该信号的上升沿小于1ns。图3.61所示的是主机中的PCB和扩展中的PCB互连部分的实物照片。
根据测试结果,判断主机本身能否通过辐射发射测试,而且扩展模块l/0端口的EFT/B测试等级也只有±1kⅤ,因此问题一般会出在扩展模块上,或者扩展模块与主机的互连线上。 NG80386SX33分析扩展模块及扩展模块与主机的互连设计发现,主机中的PCB和扩展中的PCB之间是通过一根普通的扁平电缆实现互连的,扁平电缆中信号分别是:地、地、信号、信号、信号、信号、地、信号、地、电源。互连电缆中信号的最高频率约为3MHz,而且该信号的上升沿小于1ns。图3.61所示的是主机中的PCB和扩展中的PCB互连部分的实物照片。
