怎样接地才有利于EMC

   【现象描述】

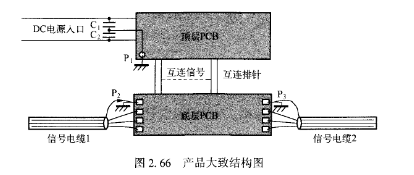

    某产品的结构如图2.26所示。 KAA-3528ESGC-CIS

    在进行电源端口±2kⅤ、信号端口±1kⅤ的电快速瞬变脉冲群(EFT/B)测试时发现,当P1、P2、P3同时接地时,测试均不能通过;当只有P1接地时,电源口的E田/B测试可以通过,信号电缆1与信号电缆2测试均不能通过;当Pl、P2接地、P3不接地时,电源口与信号电缆1(屏蔽电缆)的EFT/B坝刂试可以通过,但是信号电缆2(屏蔽电缆)的EFT/B测试不能通硭;当Pl、P3接地、P2不接地时,电源口与信号电缆2的EFT/B测试可以通过,但是信号电缆3的Er'/B测试不能通过;当P1、P2、P3都接地时,所有端口的EFT/B测试不能通过。

从以上结果看,没有一种接地方式可以让产品所有端口的试通

   【原因分析】

   要分析原因,先大致看看E田//B信号干扰测试的特点与实质。EFT/B 过。

    (电快速瞬变脉 冲群),由电路中的感性负载断开时产生。其特点是不是单个脉冲,而是一连串的脉冲,图1.12所示的是电快速瞬变脉冲群波形,而且其单个脉冲波形前沿莎r可达5m,半宽T可达50m,这就注定了脉冲群干扰具有极其丰富的谐波成分。幅度较大的谐波频率至少可以达到1/qTrr,即可以达到约ω MHz,电源线、EUT、信号线与参考接地板之间均有寄生电容存在。这些寄生电容的存在给EFT/B干扰提供了高频的注入路径。因此,试验时E「r/B干扰电流会以共模的形式通过各种寄生电容注入到电路的各个部位,如图2。臼所示,对电路产生较大的影响。
