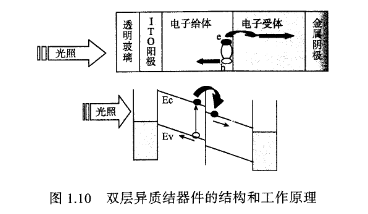

有机太阳能电池的基本结构主要有两种: GAL22LV10C-7LJ双层异质结器件Φlanarheter丬unction device)和本体异质结器件oulk heter丬ection device)。在这样的器件中,光子转换成电子有以下几个步骤:光子吸收和激子的产生、激子扩散与电荷分离、电荷传输以及电荷引出。光电转换的第一步是光的吸收。当人射光的能量大于活性物质的能隙臼g)时,活性物质吸收光子而形成激子。激子在异质结附近被分成了自由的空穴(在给体上)和自由的电子(在受体上),它们是体系中主要的载流子,具有较长的寿命。分离出来的自由电荷,经过传输到达相应的电极,进而被收集和引出。图1.10给出了双层异质结器件的结构和工作原理。

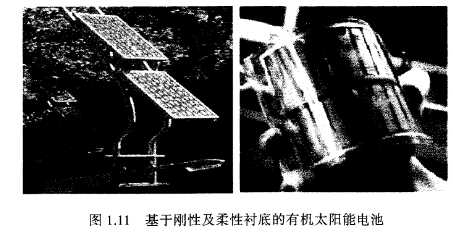

   目前,基于柔性基板的有机太阳能电池已被成功研制,如图1.11所示。⒛Og年,日本人采用有机薄膜太阳能电池试制出观叶植物式的太阳能电池模块。他们将具有鲜亮绿色有机薄膜太阳能电池做成叶片状模块,并进一步制成观赏植物的形状,使其同时具有实用性和观赏性(图1.12)。
