试验设备线路及其工作原理EML9206-18VF05GRR

   图1019和图1020分别为低压和高压电机耐交流电压试验设各主要组成部分的电路图和实物示例图。

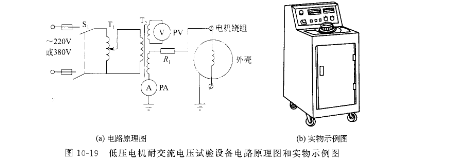

   图10△9 低压电机耐交流电压试验设备电路原理图和实物示例图

   图1020所示高压电机耐交流电压试验设备的工作原理:低压交流(我国为50Hz,380V或220V)通过控制开关s1输给调压器Tl一次侧;调节调压器T1,按需要输出不同值的电压送到升压变压器T2;升压变压器T2将电压升到需要数值后加到被试品上;电压表PV指示出试验电压;电流表PA指示出高压泄漏电流;电阻R1的作用是在被试品出现短路时,使变压器输出电流受到限制,从而避免变压器受到较大短路电流的损伤,所以也称为“限流保护电阻”,其阻值按每伏试验电压0,2~1Ω设置,一般采用水电阻;球隙保护装置Q用于防止对被试品加过高的电压,一般在试验前进行调整,使之在电压达到1,1~1.15倍试验电压时放电;R2是球隙保护电阻,一般按每伏试验电压1Ω选配。
