喷油泵试验台的结构
发布时间:2018/6/21 21:59:38 访问次数:816

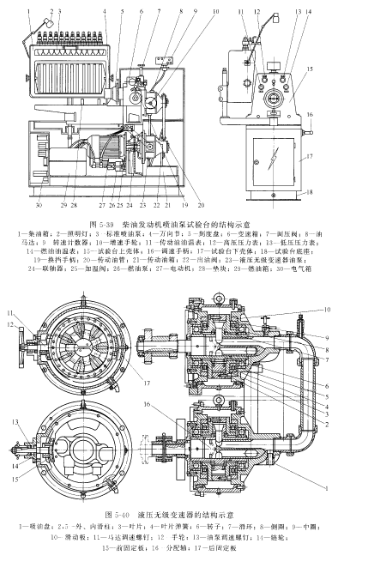

柴油发动机喷油泵试验台的结构示意如图539所示。它由液压无级变速器、变速箱、燃烧系统、量油机构、动力传动系统及电气系统六部分组成。 N28F020-150
液压无级变速器
液压无级变速器的结构示意如图540所示,主要由油泵、油马达、油管、吸油阀、偏心调节螺杆等部分组成。油泵和油马达的结构相同,都为变量叶片泵。液压油泵在电动机带动下,从液压油油箱和油马达中吸人压力油,经管路、限压阀送入油马达,驱动油马达克服负载的阻力而工作,然后经管路流回液压油泵,油泵重新将液压油泵入油马达,从而形成一个封闭的循环系统,如图541所示。
柴油发动机喷油泵试验台的结构示意如图539所示。它由液压无级变速器、变速箱、燃烧系统、量油机构、动力传动系统及电气系统六部分组成。 N28F020-150
液压无级变速器
液压无级变速器的结构示意如图540所示,主要由油泵、油马达、油管、吸油阀、偏心调节螺杆等部分组成。油泵和油马达的结构相同,都为变量叶片泵。液压油泵在电动机带动下,从液压油油箱和油马达中吸人压力油,经管路、限压阀送入油马达,驱动油马达克服负载的阻力而工作,然后经管路流回液压油泵,油泵重新将液压油泵入油马达,从而形成一个封闭的循环系统,如图541所示。
