转桨式转轮叶片的密封装置有哪些结构类型,工作原理如何?

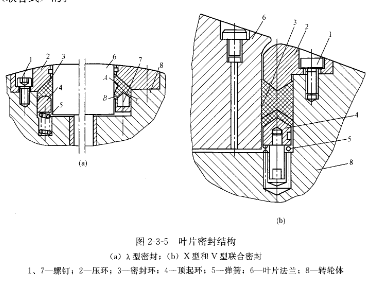

   答:在轴流转桨式水轮机中,叶片密封装置的型式较多,现在常用的有X型、A3958SLBTR-T型和U型等几种,其中应用最多的是X型密封,其结构如图⒉35所示。另外,组合式(联合式)的。

   1、7一螺钉;2一压环;3一密封环;⒋一顶起环;5一弹簧;6一叶片法兰;8一转轮体叶片密封装置的工作原理是:当转轮体内的压力油从转轮体8与叶片法兰6之间的缝隙向外泄漏时,通过将λ型密封的B和C两面压紧,从而起到了防止油漏出的作用;当转轮体外的压力水从转轮体与叶片法兰之间的缝隙向内漏进时,就将A面压紧,从而起到了防止水漏进的作用。有的电站为了增加止漏效果,采用了双层λ型密封,但都不同程度地发现还有漏油和返水现象。后来有的厂家采用了X型和V型联合密封结构,如图~935(b)所示,经运行实践证明,这种密封结构密封性能良好,无漏油和返水现象。
