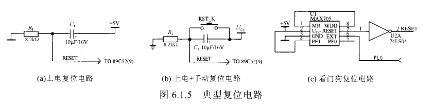

复位电路:在时钟电路正常运行状态下,复出现大于2个机器同期(24个时钟振荡周期)的高电平即可使单片机进入复位状态,JAN2N3716 当复位电平撤销之后,唪片机在初始状态下从第1条指令开始顺序执行程序。图6,1.5为单片机常用复位电路。

   (a)⊥电复位电路

   (b)上电+Γ动复位电路

   (c)看门狗复位电路

   看门狗复位电路是单片机常用的一种抗干扰方法。

   电路的基本原理是:MAX705芯片监测引脚6的信号状态。在连续的1,6s之内无变化(由逻辑’1】变为’0i或反之),将在引脚6上输出一个正脉冲信号。利用看门狗芯片这一特点,在编程序时,一般选取若干程序运行过程中在一定的时间间隔内能重复走到的点处安插一条“喂狗”指令fCPLP1.0)。正常情况下,由于喂狗信号的存在,MAX705不会输出信号。当单片机出现异常,导致程序跑‘,不能提供喂狗信号时,若MAX705输出信号连到单片机的复位引脚,则会引起单片机硬件复位,重新开始正确执行指令,从而起到了抗干扰的作用。

   在选择看门狗芯片时要注意:喂狗信号的时间间隔及复位信号输出的有效逻辑电平。组建看门狗复位电路时,在保证正确的逻辑连接前提下,在程序中选择合适位置添加喂狗信号指令是非常关键的。

   在设计接口电路时,常会遇到一些可编程的接口芯片如8255,8279等,这些芯片需要复位信号来设置初始状态。此时要注意,不同芯片所要求的复位信号(信号电平、持续时间)各不相同。一般情况下,接口芯片要求的复位时间比单片机要长。在经历复位过程后对接口芯片初始状化编程时,单片机要预留出足够的等待时间。
