89S52与DAC0832的接口电路及功率放大电路:89s52与DAC0832的接口电路及功率放大电路如图716所示。S-44-3.96-10.5

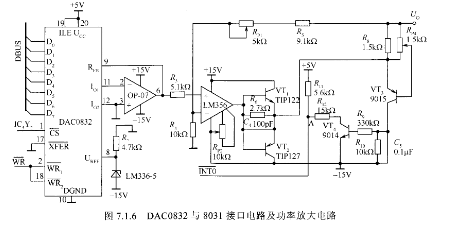

   图716 DAC0832与8031接口电路及功率放大电路

0832的基准电压由LM336给出,为一5V。输出部分采用差动输出,这样由CPU送入的数据经D/A转换后输出为0~5V。

   功率放大电路采用运放驱动的闭环推挽输出电路,为了保证电压增益'uf=2,要求凡及反馈电阻有足够高的精度,电路中取R4=10kΩ±5%,R5=9.1kΩ±5%,RPl=5kΩ,考虑最不利情况,凡为正偏差,R4为负偏差,引入的最大偏差为10%,所以引入微调电阻RP1,使电压增益能在2Ⅱ0%内可调。为了保证精度,要求R4,R5两个电阻的温度系数尽量一致。推挽管采用达林顿管TIP1”和TIP127,其参数如表7,1。l所示。它们完全能够满足输出500mA的设计要求。
