启动“As模式”对配置器件EPCS64作编程下载。

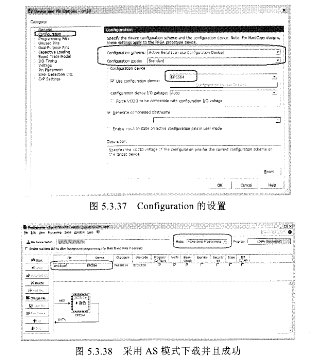

   将UsB下载电缆的一端连接计算机的UsB口,另一端连接核心板的As下载口。ADSP-2183KST-133打开实验箱电源;在Quartus Ⅱ中单击姆按钮,弹出编程窗口,在其中的Mode栏,通过下拉选择Active serial然后单击下载mlh sb"按钮,启动下载操作。当编程窗口右侧Progress栏显示100%时,编程成功,如图5.3.38所示。注意:在As模式下,下载后不用断电,立即有十进制计数功能显示出来。如果断电后,再通电,仍然有计数器的正常功能,因为烧录进EPCs“中的信息是断电后“非易失”的。

   为了方便其他实验者进行cnt1o的实验,需要对以上编程后的EPCs64做一次擦除操作。方法是:对图5.3.38中文件名的右侧第1、2、3个小方框中的√去掉,并在其右方找到Erase(擦除),勾选Erase下方的小方框,然后单击下载哪吨b止按钮,启动下载操作。下载完毕,检查确认计数

器的功能己经完全消失,即EPCs64中的信息被擦除后成为一个空的“裸芯片”了。
