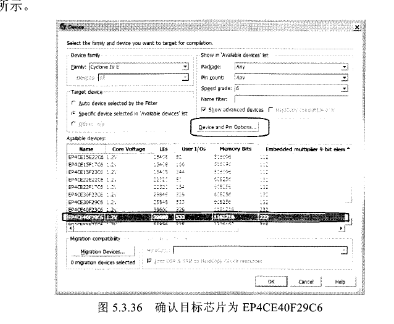

对FPGA配置器件EPCS64作编程下载:为解决FPGA器件掉电信息丢失的问题,ACPL-P480-500E需要为Cyclone IV系列FPGA器件选择配置器件,RS-EDA/SoPC V实验仪的配置芯片型号是EPCS64。执行菜单Assignments/D四ice命令,弹出Device对话框,如图5.3.36所示。设置如下。

   ①确认目标芯片是EP4C宝4o”9c6,实际此步已经在项目新建时做过了,这里只是检查确认。如图5.3.36所示。

   ②单击图5,3.36中的Device&Pin options按钮,弹出Device and Pin opu。ns~cnt10对话框,如图5.3,37所示。

   选择图53.37中的Con￡guration窗口,进行如图5,3.37右侧所示之设置,即采用ActiveSerial(can use con丘guration Device)配置模式下载,勾选配置器件EPCs64,勾选Generate∞mpresscd utstreams,以便能够生成.pof压缩文件。单击oK按钮,依次退出两个设定对话框,并再次单击艹按钮进行全程编译,以便生成用于配置器件的下载文件cnt1o,pof。
