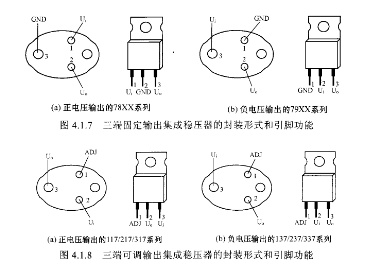

三端固定输出集成稳压器:三端固定输出集成稳压器是一种串联调整式稳压器,内部有过热、过流保护电路,对外只有输入、输出和公共(接地)3个引出端。N25Q256A13ESF40G因此,它不但性能优良、可靠性高,而且体积小、使用方便。典型产品有78XX正电压输出系列和79XX负电压输出系列,每类稳压器电路输出电压又有5V,6V,9V,10V,12V,15V,18V,zV等多种,输出电流一般为100mA(78LXX/79LXX),500mA σ8MXX/79MXX),1,5A(78XX/79XX)等,最大输入电压为40V。其封装形式和引脚功能如图4.1.7所示。

   三端可调输出集成稳压器:三端可调输出集成稳压器的特点是:输出电压可调,稳压精度高,输出纹波小。其一般输出电压为1,25~37V或J7~1,25V连续可调,典型产品有可调正电压输出稳压器11γ219//317系列和可调负电压输出稳压器137/237/337系列等,每类的输出电流又分为0.1A,0,5A,1A,1,5A,10A等多种。例如,LM317L输出电压为1,25~37V,输出电流为0.1A;LM337M输出电压J7~-1.25V,输出电流0,5A;LM317输出电压1.25~37V,输出电流为1.5A;LM196输出电压125~37V,输出电流为10A等。典型三端可调输出集成稳压器的封装形式和引脚功能如图4.1.8所示。
