为了减小电子系统的体积和便于安装,通常把两个或两个以上二极管组合连接并封装在一起,称为二极管组件。常用的二极管组件有整流桥堆、 WL508SNJ高压硅堆及二极管排等。

   整流桥堆:整流桥堆一般用在全波整流电路中,又分为全桥和半桥。

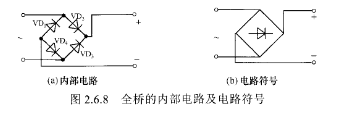

    全桥:全桥是由4只整流二极管按桥式全波整流电路形式连接并封装为一体构成的,其内部电路及其电路符号分别如图26.8(Θ、rb)所示。

   图268 全桥的内部电路及电路符号

   全桥的正向电流有0,1A,1A,1.5A,2A,25A,3A,5A,10A,⒛A等很多规格,耐压值(最高反向电压)有25V,50V,100V,⒛0V,300V,硐0V,500V,600V,800V,1000V等多种规格。常用的国产全桥有QL系列,进口全桥有RB系列和Rs系列。
