集成电路是多引脚器件,在电路原理图上,引脚的位置可以根据信号的流向摆放,但在电路板上安装芯片,就必须严格按照引脚的分布位置和计数方向插装。NE556D绝大多数集成电路相邻两个引脚的问距是2.mmm(1oomil),宽间距的是5,08mm(200mil),窄间距的是1.778mm(70mil);DIP封装芯片两列引脚之间的距离是7.62mm(300mil)或15.24mm(600mil)。

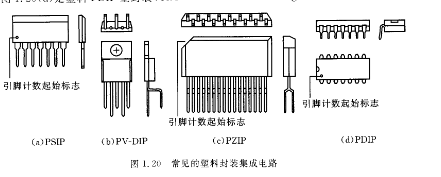

   集成电路的表面一般都有引脚计数起始标志,在DIP封装集成电路上,有一个圆形凹坑或弧形凹口:当起始标志位于芯片的左边时,芯片左下方、离这个标志最近的引脚被定义为集成电路的第1脚,按逆时针方向计数,顺序定义为第2脚、第3脚…。有些芯片的封装被斜着切去一个角或印上一个色条作为引脚计数起始标志,离它最近的引脚也是第1脚,其余引脚按逆时针方向计数。图1.19和图1.20中的集成电路都画出了引脚计数起始标志。
