①结构。可变电S1H2198A01-S0容器是由很多半圆形动片和定片组成的平行板式结构,动片和定片之间用介质(空气、云母或聚苯乙烯薄膜)隔开,动片组可绕轴相对于定片组旋转0°~180°。,从而改变电容量的大小。可变电容器按结构可分为单联、双联和多联等几种。如图1,12所示为常见小型可变电容器的外形。双联可变电容器又可分为两种,一种是两组最大容量相同的等容双联,另一种是两组最大容量不同的差容双联。目前最常见的小型密封薄膜介质可变电容器 (CBM型),采用聚苯乙烯薄膜作为片间介质。

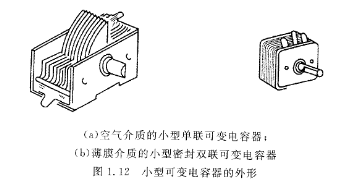

   (a)空气介质的小型单联可变电容器;

   (b)薄膜介质的小型密封双联可变电容器

   图112 小型可变电容器的外形

   ②特点。主要用在需要经常调整电容量的场合,如收音机的频率调谐电路。单联可变电容器的容量范围通常为7~270pF或7~360pF;双联可变电容器的最大容量通常为270pF。
