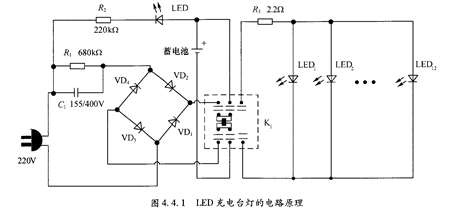

LED充电台灯的电路原理如图4.4.1所示。该电路主要由降压整流电路、 M24C02-RDW6TP充电与指示电路和驱动LED照明电路三部分构成。

   (1)降压整流电路。如图4.4.1所示,由电阻R1、电容C1和二极管ⅤDI~ⅤD4组成典型的电容降压整流电路。

   图4.4.1中,电容C】和电阻R1构成典型的电容降压电路,是一种电路简单、成本低的小功率电源转换电路,常用于要求不高的电子产品中。在电容降压电路中,关键元器件是电容C1,电容C1形成的交流阻抗决定了电路的电流输出能力。电阻R1为放电电阻,在要求的时间内放掉电容C1上的电荷,通常为1MΩ到数百千欧之间。二极管ⅤD1~ⅤD2构成典型的桥式全波整流电路。

   (2)充电指示电路。如图4.4.1所示,发光二极管LED和限流电阻R2构成充电指示电路,只要接通交流电源,发光二极管LED就会点亮,同时整流后的脉动直流电给蓄电池充电,充电电流为ω~⒛mA,由于是恒流充电模式,因此本产品正常情况下充电时间应为8~10h。

   (3)驱动LED照明电路。在断开交流电源时,按下按键开关Κ1,蓄电池开始驱动并联的12个白光LED1~LED12。虫口果蓄电池充满电,LED亮度最高,随着放电,电池端电压逐渐降低,LED亮度也逐渐变暗,如果发现LED亮度不足,应及时充电。
