10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度

发布时间:2017/7/6 21:14:18 访问次数:526

   测试方法

   按图D3~图D6所述的一般要求,保持EUT的基本测试配置的基础上,按图D.18所示的要求进行配置,并符合如下要求: LM13700MX

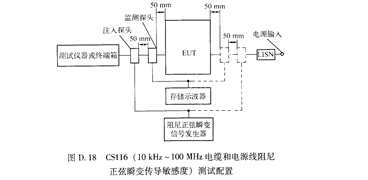

    图D18 CS116(10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度)测试配置



   a按图D,18测试配置;

   b.将注人和监测探头钳在与EUT连接器连接的电缆束⒈;

   c将监测探头置于距EUT连接器~sO mm处,如果连接器和基座壳总长超过sO mm,则监测探头应尽量靠近连接器的基座壳;

   d.将注入探头放在距监测探头sO mm处。

   测试前使EUT处于稳定I作状态,并对包括有完整电源电缆(高位线与回线)的EUT上的每个连接器短接的每个电缆束,都要按下列步骤进行测试:

   (1)EUT通电预热,使其达到稳定I作状态;

   (2)环路阻抗特性确定;

   a按图D。18,信号发生器调到10kHz,不加调制;

   b.施加约1mw功率电平信号到注人探头,并分别记下测量接收机B指示的功率电平(考虑注人探头

   插人损耗折算到注人探头输出界面)和测量接收机A指示的感应电流电平;

   c在10kHz~100MHz频率范围内进行扫描,并记录施加的功率电平和感应电流电平;

   d.将测量结果归一化到安培每瓦(A/W);

   e标出最大和最小阻抗出现时的谐振频率。

   测试方法

   按图D3~图D6所述的一般要求,保持EUT的基本测试配置的基础上,按图D.18所示的要求进行配置,并符合如下要求: LM13700MX

    图D18 CS116(10kHz~100MHz电缆和电源线阻尼正弦瞬变传导敏感度)测试配置



   a按图D,18测试配置;

   b.将注人和监测探头钳在与EUT连接器连接的电缆束⒈;

   c将监测探头置于距EUT连接器~sO mm处,如果连接器和基座壳总长超过sO mm,则监测探头应尽量靠近连接器的基座壳;

   d.将注入探头放在距监测探头sO mm处。

   测试前使EUT处于稳定I作状态,并对包括有完整电源电缆(高位线与回线)的EUT上的每个连接器短接的每个电缆束,都要按下列步骤进行测试:

   (1)EUT通电预热,使其达到稳定I作状态;

   (2)环路阻抗特性确定;

   a按图D。18,信号发生器调到10kHz,不加调制;

   b.施加约1mw功率电平信号到注人探头,并分别记下测量接收机B指示的功率电平(考虑注人探头

   插人损耗折算到注人探头输出界面)和测量接收机A指示的感应电流电平;

   c在10kHz~100MHz频率范围内进行扫描,并记录施加的功率电平和感应电流电平;

   d.将测量结果归一化到安培每瓦(A/W);

   e标出最大和最小阻抗出现时的谐振频率。
