因为频率抖动时,在一定周期内频率变化Ar并返回到初始频率,犹如被一个信号调制, IDT71V546S133PF调制波形代表频率随时间的变化曲线,通常为锯齿波。

   未经抖动的频谱是位于丘的一条谱线,幅度为⒕2。

   由于该频谱只是一条谱线,其幅度与频谱分析仪的分辨率带宽B无关。但是,抖动频率的频谱幅度取决于分辨率带宽B。由于频率抖动后的功率在V频带内分布相当均匀,利用分辨率带宽为B的频谱分析仪测试得到的功率近似为:其中,频率抖动率是抖动(或扩展)范围(Ⅳ)与原固定频率(丘)的比值。抖动类型指向下抖动、上下同时抖动或向上抖动:假设抖动范围为定义为:向下抖动:

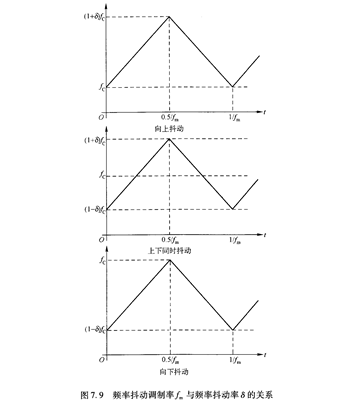

   需要注意的是,,骚扰抑制率s与调制率氏无关,其中,玉w是频谱分析仪的扫描速率。y1为调制率,用于确定频率抖动周期率,在该周期内频率变化彤并返回到初始频率。调制波形代表频率随时间的变化曲线,通常为锯齿波。图7.9是频率抖动调制率九和频率抖动率ε的关系。
