频率抖动技术带来的传导骚扰问题
发布时间:2017/7/2 20:08:28 访问次数:354
案例TS:频率抖动技术带来的传导骚扰问题
【现象描述】

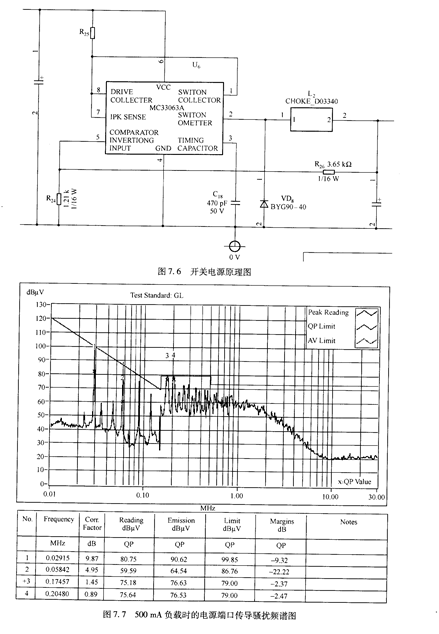

某工业产品采用DC以Ⅴ供电,内部工作电路的5Ⅴ工作电压由DC/DC开关电源得到,开关电源原理图如图7.6所示(图中省略了电源输出口的滤波电路及后级电路)。IDT71256SA15YG8
该产品第一次设计时,电源的负载较大时(~sOO mA),测试该产品电源端口的传导骚扰,结果如图7.7所示。
从频谱图中可以清晰地看到一个个开关电源的开关频率谐波,该结果小于图7.7中所示的电源端口传导骚扰的限值线要求,其中0.17笱7MHz频点的骚扰余量只有2.37dB。
后来一些设计的变化,使该产品在正常工作时,电源负载变小为300mA,此时测试该产品电源端口的传导骚扰,结果如图7.8所示。
由图7.8可见,频率曲线变得比较平滑,不像图7.7那样有很多频率脉冲尖峰,而且大部分频点的传导骚扰水平均变低-但是意外地发现1~sO kHz频点辐射变高了,超过限值线3.64dB。
案例TS:频率抖动技术带来的传导骚扰问题
【现象描述】
某工业产品采用DC以Ⅴ供电,内部工作电路的5Ⅴ工作电压由DC/DC开关电源得到,开关电源原理图如图7.6所示(图中省略了电源输出口的滤波电路及后级电路)。IDT71256SA15YG8
该产品第一次设计时,电源的负载较大时(~sOO mA),测试该产品电源端口的传导骚扰,结果如图7.7所示。
从频谱图中可以清晰地看到一个个开关电源的开关频率谐波,该结果小于图7.7中所示的电源端口传导骚扰的限值线要求,其中0.17笱7MHz频点的骚扰余量只有2.37dB。
后来一些设计的变化,使该产品在正常工作时,电源负载变小为300mA,此时测试该产品电源端口的传导骚扰,结果如图7.8所示。
由图7.8可见,频率曲线变得比较平滑,不像图7.7那样有很多频率脉冲尖峰,而且大部分频点的传导骚扰水平均变低-但是意外地发现1~sO kHz频点辐射变高了,超过限值线3.64dB。
