为什么PCB互连排线对EMC那么重要

   【现象描述】

   某工业产品是一个控制器,由主机M27C512-12F1和扩展模块组成,主机和扩展模块上都带有I/0电缆,I/0电缆都属于非屏蔽电缆,图3.50所示是该产品EMC测试配置示意图。

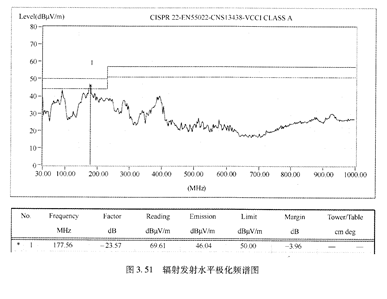

   该产品的辐射发射的测试结果如图3,51和图3.52所示,其中图3.51是辐射发射水平极化频谱图;图3.52是辐射发射垂直极化频谱图。由图3.51和图3.52所示的频谱图可以看出,该产品不能通过标准EN55022中规定的CLASS A辐射发射限值要求,超标频点分别是177.56MHz和30MHz。测试中还发现,如果去掉扩展模块,主机能够通过标准EN55022中规定的CLASS A辐射发射限值要求。
