案例⒛:数码相机辐射骚扰问题引发的两个EMC设计问题

   【现象描述】 M27C1001-10F1

   某款数码相机有一USB接口,外壳是塑料材质,内部控制电路印制板是双面板。进行辐射骚扰测试时,该数码相机的USB接口与计算机相连,并进行数据通信以模拟实际工作情况。

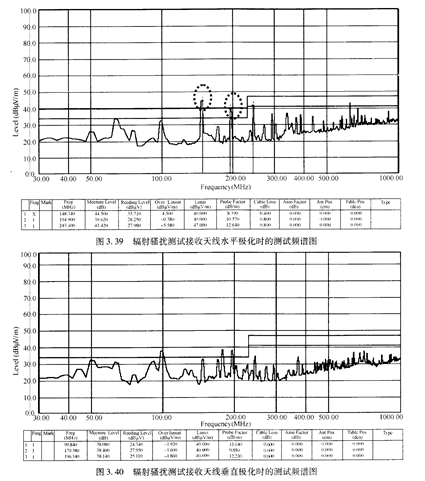

   3m法半电波暗室中的测试结果如图3.39和图3.⒃所示。图3.39为辐射骚扰测试接收天线水平极化时的测试频谱图,图3.40是辐射骚扰测试接收天线垂直极化时的测试频谱图。

   图3.⒃ 辐射骚扰测试接收天线垂直极化时的测试频谱图

   从图3.39和图3.细可以看出,该数码相机在辐射接收天线水平极化的情况下,有一点(频率为148。y MHz)超过了EN5~sO22标准中规定的CLASs B限值线的要求,还有一点(频率为194.9MHz)只有0.38dB的余量。该数码相机在辐射接收天线在垂直极化的情况下,也有几点只有很小的余量。
