连接器的主要作用是给电缆或接口电路提供一个良好的互连,并保证良好的接地。选用MTV10N100E了一个不好的连接器也许会将前级滤波电路的效果毁于一旦,连接器要考虑阻抗匹配、针定义∴接地接触特性等。连接器选择也要考虑ESD问题,如果是塑料封装的连接器,就要保证表面缝隙到内部金属导体之间有足够的空气间隙。

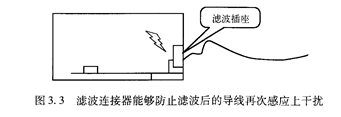

   有时安装在电路板上的接口滤波电路有一个问题就是经过滤波电路后的信号线在机箱内较长,容易再次感应上干扰信号,形成新的共模电流,导致电缆辐射。再次感应的信号有两个来源,一个是机箱内的电磁波会感应到电缆上,另一个是滤波电路前的干扰信号会通过寄生电容直接耦合到电缆端口上。解决这个问题的方法是尽量减小滤波后暴露在机箱内的导线长度。带有滤波功能的连接器是解决这个问题的理想器件。滤波连接器的每个插针上有一个低通滤波器,能够将插针上的共模电流滤掉。这些滤波连接器往往在外形和尺寸上与普通连接器相同,可以直接替代普通连接器。由于连接器安装在电缆进人机箱的端口处,因此滤波后的导线不会再感应上干扰信号,如图3,3所示。
