谐波电平可以从对电源线的传导骚扰(频率范围为0.15~~10MHz)和辐射发射(频率范围为~3O~1α⒛MHz)的测量中反映出来。 E143838在图中,基波电平约160dBuⅤ,500MHz约30dBuⅤ,所以,要把开关电源的EMI电平都控制在标准规定的限值内,是有一定难度的c 既然开关电路是开关电源的核心,而且它产生的 平/dBllV d〃dr是具有较大辐度的脉冲,频带较宽且谐波丰富这是很难改变的事实,但是它的传输路径是可控的。所 l°rl以,对于开关电源来说,控制骚扰的传输路径也是开关电源EMC设计的一个重要部分。

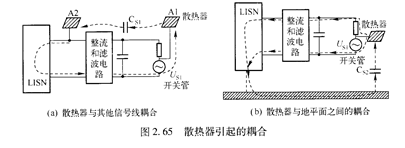

   功率开关管是开关电源中形成前面所述脉冲信号的关键器件,它通常有较大的功率损耗,为了散热往往需要安装散热器并与开关管的漏极(集电极)相连(即使 不直接相连也会通过分布电容耦合),在这种情况下,散热器也成为了开关电源核心骚扰源中的一部分,图2.C~s举例说明了散热器对EMI的影响。散热器面积较大的特点,使散热器表面很容易与其他相对应的PCB印制线、器件、电源线、地平面等形成较大的寄生电容,而成为传导骚扰的“祸源”。在EMC考虑的频率范围内,千万不要小看这些很小的寄生电容,以图2.g~s(a)所示的情况为例,若Cs=0.1pF(很小的一个电容值),I/s1=3O0Ⅴ;当频率为150kHz时,HSN测试到的传导骚扰电压为1000uⅤ,这一值已经远远超过了标准ENs5⒆2中规定的C⒕甾B的限值要求了(150kHz时为“0uⅤ)。再以图2。g~s(b)所示的情况为例,若C匝=0.1pF,岷2=3∞Ⅴ;当频率为150kHz时,usN测试到的传导骚扰电压为7∞uⅤ,这一值也超过了标准EN~s~sO哕中规定的CLAs B的限值要求了。
