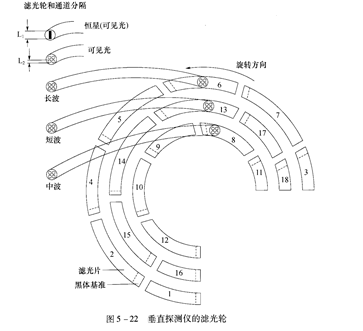

垂直探测仪的滤光轮是一直径zg.2cm(11,1英寸)的圆盘,包含18个滤光片窗口,分成三个同心环,一个环对应一组红外探测器,如图5-”所示。Q22FA2380085000外侧环包含7个LW通道,中间是6个SW通道,内环包含5个MW通道。滤光片长度的选择原则是使每个通道有近乎相同的性能范围。滤光轮大约有1〃的区域没有滤光片。使扫描镜在这一“静

区”内同步步进,当扫描镜步进到下一位置时,滤光轮继续旋转。当对18个通道进行采样时,扫描镜停止旋转,以保证所有通道采样到大气同一柱形区。0.凹5s的采样和保持时间,保证了所有通道同时采样。

   滤光轮在光学中的作用是限定光谱通道,同时对辐射稳定性和信号质量有很大影响。每个滤光片有一很窄的光谱带宽,限制来自景物的辐射输人和光学部件的影响。从滤光轮到探测器,除了在制冷器中有一宽带限制滤光片,没有其他的光谱限制。在这一区域任何小的辐射偏差,都会使信号中产生不需要的噪声。为减少会产生随机噪声的辐射能量,能使探测器的背景辐射输入尽量小,滤光轮必须制冷到⒛5K。由于热传递到辐射表面,引起滤光轮罩的温度大约为⒛8K。加热器和精密温控电路保证滤光轮罩在所设定温度的1℃范围内变化。
