某型号电子式房间电加热器按照EN55014-2的测试方法进行电源端口的浪涌(冲击)抗扰度测试。LM2611AMFX测试前,EUT所有功能开启(定时设置为2h,温度旋钮处于中间位置);测试中,在EUT火线到零线之间施加差模浪涌脉冲,EUT在被实施干扰脉冲后马上就停机了,并伴有“啪”声,即元器件被击穿的声音,此时即使手动转动温控旋钮也没有反应。测试后,即使将EUT断电后再重新通电,机器也不工作,已经损坏。

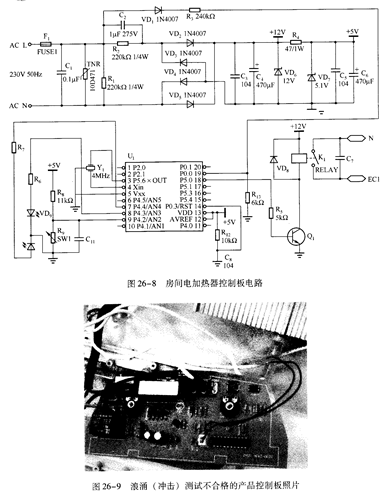

   分析:拆开样品发现,该房间电加热器由一块装有IC的控制板来控制加热时间和温度,样机组成部分只有控制板和发热片。控制板由IC来对比传感器感应的温度和人为设定的温度,然后控制继电器动作来实现加热片的通电和断电。其控制板电路如图%-8所示,实物照片如图26-9所示。经过对失效电路板的检测发现,稳压管VD6已经损坏,呈短路状态。采取有效措施保护稳压管ⅤD6,以使其在浪涌施加于交流端口时仍然能够正常工作,是改善该产品浪涌(冲击)抗扰度的关

键所在。整改措施:经过以上初步分析,确定了浪涌的耦合路径和敏感元器件。但从理论上深入分析发现,有两点值得关注:第一'点,这个产品的电路板在熔断器之后的火线与零线之间并联了一个型号为10M71的压敏电阻,在进行±1kⅤ的浪涌试验时,该压敏电阻将会动作,对后续电路理应起到一定的保护作用;第二点,为什么稳压管ⅤD6在浪涌(冲击)坝刂试时会被破坏?其损坏的机理是什么?
