显示屏和指示灯等显示器件处的电磁泄漏往往最大,一般须采用电磁屏蔽措施。 ESD7951ST5G这里介绍两种方法:一种方法是使用透明屏蔽材料,包括将金属网夹在两层玻璃之间构成的屏蔽材料,和在玻璃上镀一层薄导电层的屏蔽材料。前一种材料由于会出现莫尔条纹,会引起视觉不适;后一种材料由于导电层的导电性较差,对磁场几乎没有屏蔽作用。另一种方法是在电控柜内部,用金属屏蔽罩将显示器件罩住,这种方法仅适用于显示器件本身不产生较强电磁辐射的情况。

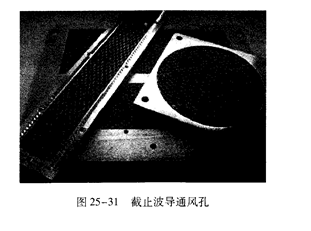

   在通风冷却孔处,电磁泄漏的抑制有两种方法:一种是将金属丝网覆盖在通风冷却孔上,此种方法适用于屏蔽要求不太高的场合。在频率高于100MHz时,屏蔽效能将大为降低。另一种方法是使用截止波导通风孔,如图25-31所示。它的工作频带宽,即使在微波波段仍有较高的屏蔽效能,对空气的阻力小,可保证通风冷却效果,机械强度高,置作稳定可靠。
