原因分析

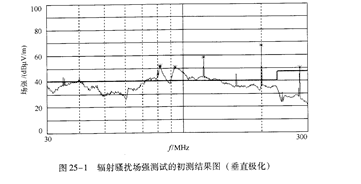

   从图25-1辐射骚扰场强测试的测试曲线上可以看出,测量曲线的整体包络很高,KIA7042AF-RTF/P可以判定接地一定存在问题。另外,对于120MHz、200MHz和280MHz这三个超标严重的窄带干扰,其源头只可能在主控制板上。主控制板的其中一面装有显示模块,整个电路板放置在LED舞台灯的底部,并且有三条线从这里引出到外部。

   而整个样机是采用金属外壳的。基于此,可以初步判断三条引线很可能充当了发射天线。

   LED舞台灯的辐射骚扰场强测试曲线的包络很高,所以应先处理接地的问题,目的是使整体的包络降到一个较为合理的水平。同时,被包络“淹没”的一些较低的窄带干扰这时才能暴露出来,以便进行下一步的改进。由于样机采用的是金属外壳,接地较为容易实现。另外,金属外壳为屏蔽处理提供了便利。
