下面先介绍两种被动式功率因数校正电路,然后再介绍主动式功率因数校正电路。 M25PE80-VMW6TG对一般用电设备来说,这两种被动式功率因数校正电路所增加的元器件成本均比较低,体积也不大,一般是可以接受的。采用主动式功率因数校正电路比被动式成本略高,但校正效果会比被动式好得多。对有些采用其他方案不能奏效的产品,主动式功率因数校正电路可能是唯一的选择。当然,有些产品为提高产品质量和档F次,也会主动采用主动式功率因数校正电路。

   电感储能电流泵式解决方案

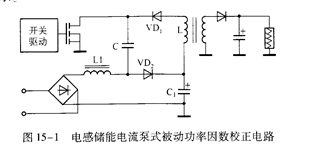

   电感储能电流泵式解决方案适用于直接利用高压整流方式来供电的产品,其电路如图15-1所示c图151 电感储能电流泵式被动功率因数校正电路这个电路仅由一个扼流圈L1、一个快速开关二极管ⅤDI和一个耐冲击电容C组成。用这三只元器件构成一个电流泵电路,取代原来开关电源中由二极管和RC网络组成的限幅缓冲电路。扼流圈的电感L1的大小大概是开关变压器的主电感L的4倍,耦合电容C应该能够耐高压和冲击,它的容量是10~3011F,Cl容量应该大到足够满足最大的谐波电流限值,二极管选用快恢复特性功率二极管。

   此电路结合被动功率因数校正的原理,利用电感储能延长整流导通的时间,从而有效减少了输人的谐波电流幅度。应用此电路时,应注意调整开关变压器和开关晶体管的参数,否则易损坏开关晶体管。此电路适用于电源开关频率较高、开关晶体管导通电流大、内阻很小的电源电路。
