当缝隙长度为波长(截止频率)的一半时,射频波开始以⒛dB/10倍频程(缝隙为1/10波长)或6dB/8倍频程(缝隙为1/2波长)的速率衰减。常在射频发射频率一定的情况下, H5TQ4G63AFR-PBC缝隙越窄衰减越严重,因为它允许通过的波长越短。当涉及最高频率的选择时,必须要考虑可能会出现的数字方波信号的高次谐波。当方波信号工作频率在30MHz以下级别时,需考虑数十次的谐波分量;当方波信号工作频率在30MHz~1GHz范围时,一般考虑到十数次谐波分量即可;当方波信号工作频率在1GHz以上时,实际上只需考虑五次谐波即可。

   一旦知道了屏蔽外壳内射频辐射的频率及强度,就可计算出屏蔽外壳的最大允许缝隙和沟槽。例如,要对1GHz(波长为300mm)的辐射衰减冗dB,则150mm的缝隙将会开始产生衰减。因此当存在小于150mm的缝隙时,1GHz辐射就会被衰减。所以对1GHz频率来讲,若需要衰减⒛dB,则缝隙应小于15mm(150mm的1/10),需要衰减笳dB时,缝隙应小于7.5mm(15mm的1/2以上),需要衰减32dB时,缝隙应小于3.Tsmm(7,5mm的1/2以上)。可采用合适的导电衬垫使缝隙大小限定在规定尺寸内,从而实现这种衰减效果。

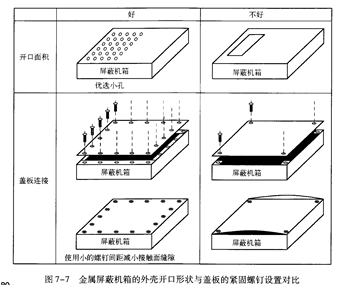

   如图7-7所示为金属屏蔽机箱的外壳开口形状与上盖和底盖之间的紧固螺钉设置对比。从图7-7中可知,通过外壳开孔时用小孔代替大孔可以有效提高外壳的屏蔽

   效能;金属机箱上盖和底盖之间的紧固螺钉数量越密集,接口处缝隙就越小,金属机箱的屏蔽效果越好。
