在PCB布线时, M24C04-RDW6TP应先确定元器件在板上的位置,然后布置地线、电源线,再安排高速信号线,最后考虑低速信号线。

   元器件的位置应按电源电压、数字及模拟电路、速度快慢、电流大小等进行分组,以免互相干扰。根据元器件的位置可以确定PCB连接器及其引脚的安排。所有连接器应安排在PCB的一侧,尽量避免从两侧引出电缆,以减少共模辐射。

   电源线布线

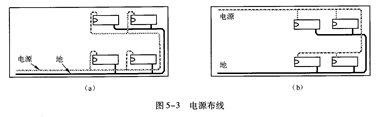

   在满是安全要求的前提下,电源线应尽可能靠近地线走线,如图5-3(a)所示,以减小产生差模辐射的环路面积,也有助于减小与信号走线的交扰。而图5-3(b)所示的布线,其环路面积大,这种布线方式会生产较大的差模辐射骚扰。
