开关在电路中的作用是对用电元器件的供电进行通/断控制。开关的种类繁多(如拉线开关、滑动开关、按钮开关、翘板开关、波段开关、拨码开关等),LD1117-1.8根据控制方式的不同,开关可分为机械式和电子式两大类。其中,电子式开关是由具有开关特性的元器件(如二极管、三极管)制成的,它在进行电路通/断控制时无机械力的参与;机械式开关在控制过程中必须有机械力的参与方可实现电路的通/断。本节仅介绍机械式开关的相关内容。

    类型与命名方法

    通常,机械式开关的命名规则是依据操作方式而定的,或者也可根据开关的动作方式与内部构造来命名。常见的机械式开关包括以下4项。

   单刀单掷开关与多刀多掷开关

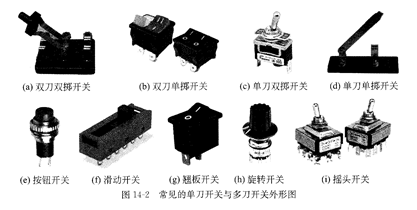

    通常,一支开关由2个接触点构成,其中一个是可移动的接触点,称为刀片触点,而与刀片触点相连接的引脚称为刀片引脚;另一个接触点是固定的(即定触点),与之相连的引脚称为定片引脚(图14△)。根据动作类型,单刀单掷开关与多刀多掷开关又可进一步分为按钮开关、滑动开关、翘板开关、旋转开关、摇头开关等;常见的单刀单掷开关与多刀多掷开关,如图1迮2所示。
