达林顿晶体管的特点
发布时间:2017/2/10 20:15:08 访问次数:1278
这类晶体管将2只以上的晶体管的集电极连接在一起,而将第一只晶体管的发射极直接接人第二只晶体管的基极, M12L64322A-7T并以此类推,最后引出E、B、C这三个电极。是2只晶体管构成的达林顿晶体管。

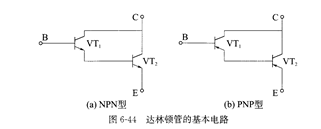

达林顿晶体管可分为普通型达林顿晶体管和带保护功能的达林顿晶体管(即大功率达林顿晶体管);其中带保护功能的达林顿晶体管的内部结构,如图←45所示。
达林顿晶体管的放大系数比普通晶体管大得多,其放大系数为:
达林顿晶体管的主要优点是放大系数很高、输人阻抗较大、热稳定性好、开关速度快、电路简单等;其封装外形如图646所示。中、小功率达林顿晶体管通常采用TO-92塑料封装形式,而大功率达林顿晶体管则常采用TO3金属封装形式。
常见的达林顿晶体管型号包括BD677、BD678、BDX62A、BDX63A、MJ10016、J11032、 3DD50I'、 3DD75I'、 3DD100L、 3DD200I'、 3DD300L、 MPSA6266等。达林顿晶体管的主要用途是开关控制电路、功率放大电路、电源电路和驱动电路等。
这类晶体管将2只以上的晶体管的集电极连接在一起,而将第一只晶体管的发射极直接接人第二只晶体管的基极, M12L64322A-7T并以此类推,最后引出E、B、C这三个电极。是2只晶体管构成的达林顿晶体管。
达林顿晶体管可分为普通型达林顿晶体管和带保护功能的达林顿晶体管(即大功率达林顿晶体管);其中带保护功能的达林顿晶体管的内部结构,如图←45所示。
达林顿晶体管的放大系数比普通晶体管大得多,其放大系数为:
达林顿晶体管的主要优点是放大系数很高、输人阻抗较大、热稳定性好、开关速度快、电路简单等;其封装外形如图646所示。中、小功率达林顿晶体管通常采用TO-92塑料封装形式,而大功率达林顿晶体管则常采用TO3金属封装形式。
常见的达林顿晶体管型号包括BD677、BD678、BDX62A、BDX63A、MJ10016、J11032、 3DD50I'、 3DD75I'、 3DD100L、 3DD200I'、 3DD300L、 MPSA6266等。达林顿晶体管的主要用途是开关控制电路、功率放大电路、电源电路和驱动电路等。
