目前,最常用的数字显示设备当属LED数码管(即发光二极管数码管),它是由一定数量的发光二极管组成的。HCPL-7840-500E

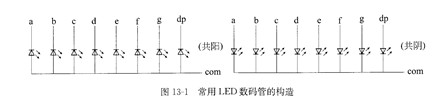

    根据电路连接形式,LED数码管可分为共阳极和共阴极两大类(图131);图131中a~g表示7个笔段的驱动端(笔段电极),dp为小点,com表示公共极。

   ①共阳极I'ED数码管 这类数码管将8只发光二极管的阳极(正极)连接在一起,构成公共阳极;其特点是当笔段电极接人低电平、公共阳极接入高电平时,相应的笔段可以被点亮发光。

   ②共阴极LED数码管 这类数码管与共阳极管正好相反,它将发光二极管的阴极(负极)连接在一起,构成公共阴极;当驱动信号为高电平、乩m端为低电平时,相应的笔段才可被点亮发光。
