对话框的中间一栏列出了所有电路中可能会用到的电路单元,包括电容Capa。tor、电MM74HC08MX流源Currellt、二极管¤ode、电感Inductor、电阻Resistor、开关Swhch、电压源Voltage及线圈Winding(具有互感和失超电阻)。先单击某一电路单元,在对话框的左侧选项区会显

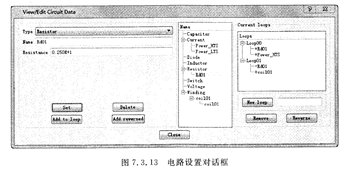

示该单元的相关参数。例如单击电阻,在左侧栏即可设置自定义电阻名Name,电阻值Resistal△ce,然后单击设置⒌t按钮,即在Resistor树下生成一个电阻单元元件。有了单元元件后,需要把它放置到电路中。一个超导磁体电路由多个小回路组成,对于图7.3.12所表示的电路包含了两个回路,如图中环形箭头所示。我们只需把对应的电路单元元件放置到各个回路中即可表示出所有电路单元元件的连接关系。为此,先在图7,3.13对话框右边栏中新建回路,在New loop右侧框中自定义回路名称,单击New loop按钮,该回路名称出现在右边栏的Current loops中,然后在中问栏单击刚刚设置好的电阻元件,单击左侧选项区的Add to loop按钮,即将该电阻元件添加到回路中。同理,可以设置电源元件、线圈,并将其加入对应的回路。注意每个回路有自己的方向,逆时针或者顺时针,这里每个电路元件

便存在与其相反或相同的方向,比如对于电阻RdO1,如果在电源的回路Loop00中定义其为正值,那么在线圈的回路Loop01中就应该是反向负值,此时在将电阻Rd01添加到1'oop01中时,需单击Add reversed按钮,即添加到回路并取反向。

   图7.3.14至图7.3.16为本例中电源元件和线圈元仵的参数设置对话框。这里对电源元件假设失超检测到高温线圈端电压超过0.1V后,电源切断进行失超保护。为此,通过RANGE函数设定当高温线圈电压在-0,1~0.1V时,电源处于连通状态;超过0.1V后断开,即电源电流为零。线圈元件需要输入线圈的绕制匝数Tur“、线圈的自感Inductance及初始电流Initial current。
