解算数据文件的后缀名为。op3,需要在Database中指定,在生成解算数据文件同时,也IC-PST529EMT-R会生成同名称的模型数据文件,后缀名为,opc。对话框中,U,its可以选择标准单位⒏制或者CGS制等,这里选择的单位即为模型中几何坐标的单位,关于CGS制单位可参照《Opera3d Reference Manual》或相关资料;体单位类型Element type及面单元类型 Surface element type一般选择unear即可,其他mixed或者curved选项可使单元类型包含二次单元,即有限元单元内的形函数是非线性丽且是二次曲线形式的,这类单元计算精度更高些但是计算更加耗时;对话框下部文本框用于输入相关注释。

   单击Prepare al△d№lve按钮之后,C)pera3D会生成解算文件,然后自动调用解算程序对其进行解算,解算完成后生成后处理文件,覆盖原解算文件,即与解算文件同名;如果单击OK按钮,只生成解算数据文件,可供今后需要时再进行解算(在Opem Mallager中,右击该解算数据文件,在弹出的快捷菜单中选择№lve解算)。模型数据文件.opc生成后,今后便可以直接打开,进行如上的几何模型建立、解算模块设置、网格划分生成等操作,调整或改进模型。

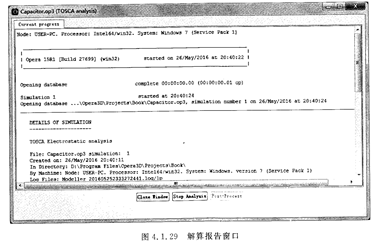

   单击Prepare and№l吹按钮之后,Opera3D会弹出一个解算报告窗口,如图4.1,29所示。窗口内动态显示解算时间、迭代步骤和计算误差等解算信息,供用户参考。这些解算报告会自动保存在.res文件中。解算报告窗口可以在0pera Mcal△ager里设置是否显示。
