读者可以自己进行B值和H值参数输入,每一行第一个为磁场强度H值,第二个为磁感应强度B值; MC74HC541ADW注意数据的单位可以在0ptions中进行设置。此外,需要至少5个点的参数才能构建一个BH曲线。如果前面选择的不是非线性nc,nlinear而是线性hnear,刀阝么Opcra3D将采用BH曲线值的第1个点的B值和H值为线性磁导率的计算参数。需要注意的是,BH曲线应该尽可能长,在BH的结尾也就是深度饱和区,如果计算中的磁场强度H值超过了所选择的范围,那么Opera3D将选取BH曲线上最末一个点的值,该点的值有可能对最终计算结果产生较大影响。

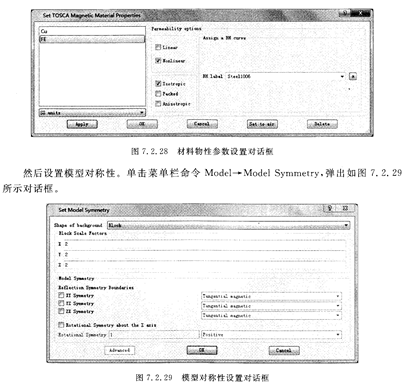

   输人BH数据后,选择File,Export选项,将数据保存到文件,文件后缀名默认为.bh,便于其他模型直接采用该曲线。BH曲线可以读者自己输入,也可以读人某一已经编辑好的BH文件,文仵格式见安装目录下/bh/目录里的任意一个BH文件,该文件可以用Windows的记事本打开,并直接在记事本中输人或修改数据。设定完新的BH参数后,可以重新设置材料特性,如图7.2,28所示,方法是单击菜单栏命令Model9⒏t MatehalProperties,在打开的材料物性参数设置对话框中,选择BH曲线为⒏ee11006。 然后设置模型对称性。

图7.2.28 材料物性参数设置对话框
