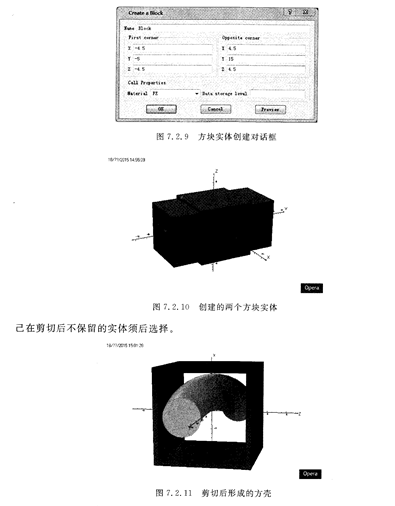

然后,创建另一个可以将已建方块实体切割成壳体的方块实体。再次单击工具栏的方块实体创建按钮睁,MC74HC139AD在弹出的方块实体创建对话框中输入数据,如图7,2,9所示。

   对话框中可以看出,该方块实体比上一方块实体在J和z方向对称地缩小了1cm,而丿方向增加10cm长度便于鼠标点选。单击oK按钮返回主窗口,如图7.2.10所示。

   然后,先双击第一个方块实体(J、z方向上尺寸略大的方块),再双击第二个的方块实体(y方向上更长的方块)。此时两个方块均被高亮选中,单击菜单栏命令0perauons→Combinc Bodies→Subtraction,without regulation,使后选择实体剪切前一选择实体,主窗口模型如图7.2.11所示。这里请注意,一定是被剪切的实体先选择,而剪切其他实体且自 己在剪切后不保留的实体须后选择。
