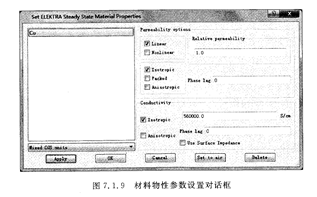

前面对冷屏实体标识了材料名称Cu,下面对Cu材料的具体物性参数进行设置。单击MC14584BDR2G菜单栏材料物性参数设置命令Model9Sct Material Properties,弹出如图7.1.9所示的材料物性参数设置对话框。

   对话框左侧下方是数值单位的选择,这里单位仅用于显示此对话框中的参数,对于模型中几何参数的单位是在后述最后一步创建解算数据时设定。对话框左侧框中单击材料名称Cu进行参数设置。右侧设置材料的电磁特性参数,包括:磁导率选项Permmbility option§和电导率ConductMty。磁导率选项中可设置线性unear或非线性Nonlinear及其BH曲线;可设置各向同性Isotr°pic或各向异性Anis。tr°pic;对稳态交流场还可以设置相位角Phase lag,本例无须设置磁导率选项。电导率可以设置各向异性Isotropic或各向同性

Anis°tropic,对稳态交流场还可以设置相位角Phase lag。本例中设为各向同性Isotropic并在右侧输人图示的电导率值,注意单位。最后选中Use surface I溢pedance,即考虑高频电磁场下材料Cu的趋肤效应,Opera3D会自动对铜板实体表面进行设置处理趋肤效应,从而 代替在厚度上加密铜板网格的方法,这里我们加载的交流场仅为100Hz,故不采用该功能。单击OK按钮返回主窗口。
