一、实验目的

   (1)掌握译码器的逻辑功能。

   (2)学习译码器的应用。

   二、实验原理

   (l)译码器是一个多输入、多输出Q1017A的组合逻辑电路。它的作用是把给定的代码进行“翻译”,变成相应的状态,使输出通道中相应的一路有信号输出。译码器在数字系统中有广泛的用途,不仅用于代码的转换、终端的数字显示,还用于数据分配、储器寻址和组合控制信号等。不同的功能可选用不同种类的译码器。

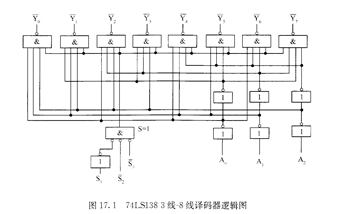

   (2)变量译码器(二进制译码器)用以表示输人变量的状态,如2线△线、3线8线和4线-16线译码器。若有″个输人变量,则有2″个不同的组合状态,就有2″个输出端供其使用。而每一个输出所代表的函数对应于″个输人变量的最小项。下面以3线8线译码器74LS138为例进行分析,图17,1所示为其内部逻辑图。
