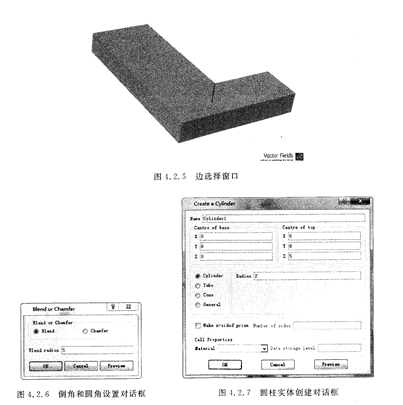

弯板的棱角处需要做成圆角的。确定工AMS1117-1.8具栏的边选择按钮嬲被选中,双击直角弯板直角处的内外两条z向的立边,如图4.2,5所示。

   单击菜单栏的圆角和倒角命令Operations9Blend or Chamfer,弹出如图4.2.6所示倒角和圆角设置对话框。

   选择圆角Blend,在Blend ra山us中输入圆角半径值,单击OK按钮即生成圆角。该对话框中另一个为倒角Chamfer,读者可自行尝试。

   然后在弯板上绘3个通孔。建立通孔的方法是先建立3个贯穿弯板的圆柱,然后用3个圆柱剪切弯板形成3个通孔。先建立第1个圆柱,单击工具栏的圆柱实体创建按钮:在弹出的圆柱实体创建对话框中,按照图4,2,7所示填人数据。
