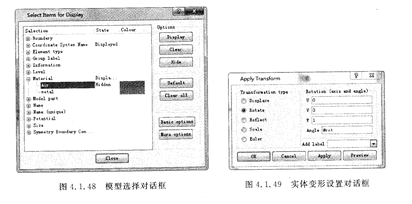

设定好变量后,需要指定旋转的极板。为了选IC-PST572HMT-R 中某一极板,可以先将主窗口中显示的完整模型的过渡空气域隐藏。单击工具栏的选择按钮曝,弹出如图4,1.48所示的模型选择对话框。

   该对话框用于根据实体的不同类型进行实体选择,进行显示或者隐藏。单击展开左侧树中的材料类MateⅡaI,然后单击选中空气Air选项,再单击右侧的Hidc按钮即可把所有空气类实体进行隐藏,此时主窗口已经看不到任何空气域了。单击关闭Close按钮回到主窗口。C)pera3D用于选择实体的类型很多,包括边界条件Boundary,单元类型Elemcnttype,材料等级Level,材料名称Material,实体名称Name(uniquc)等。这一选择功能在Post Processor中也有,有时为了便于在Post Processor中进行选择,可事先在Modeller中对所要选择的实体指定名称。

   单击工具栏的实体选择按钮双击主窗口中的极板(哪一个都可以),单击鼠标右键,在弹出的快捷菜单中选择变形命令Tlans±orm,弹出如图4.1,。49所示的实体变形设置对活框。
