建立磁体支撑框架
发布时间:2016/12/26 19:48:35 访问次数:297

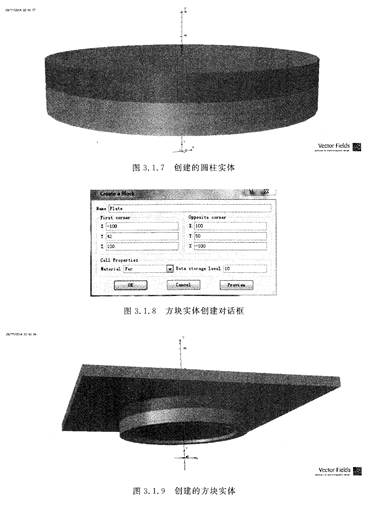

单击OK按钮,主窗口如图3.1.7所示。
建立磁体支撑框架。VC060305A150R框架由1对平板及4根方柱脚组成。单击I具栏中的方块实体创建按钮粤,弹出如图3,1,8所示方块实体创建对话框。在对话框中按照图示输人参数,自定义名称为Lcg,方块由立方体对角线上的两个顶点Rrst∞mcr和Opp°蚯te∞mer定义,输人两个顶点的直角坐标值,输人材料参数名为Fer,即与磁极一样的材料。
单击OK按钮,主窗口如图3.1.9所示。
完成平板的几何建模后,再按照图3.1.10所示完成1个方柱脚的几何建模。
单击OK按钮,主窗口如图3.1.7所示。
建立磁体支撑框架。VC060305A150R框架由1对平板及4根方柱脚组成。单击I具栏中的方块实体创建按钮粤,弹出如图3,1,8所示方块实体创建对话框。在对话框中按照图示输人参数,自定义名称为Lcg,方块由立方体对角线上的两个顶点Rrst∞mcr和Opp°蚯te∞mer定义,输人两个顶点的直角坐标值,输人材料参数名为Fer,即与磁极一样的材料。
单击OK按钮,主窗口如图3.1.9所示。
完成平板的几何建模后,再按照图3.1.10所示完成1个方柱脚的几何建模。
