用瞬态分析观察输出电压波形和分析电压放大倍数

   (1)单击设计工具栏的“Anal阝is”按钮,选择Transient Aml”is分析方法。EL7202CSZ

   (2)在Otltput m⒒ables页中选择V(1)作为分析对象。

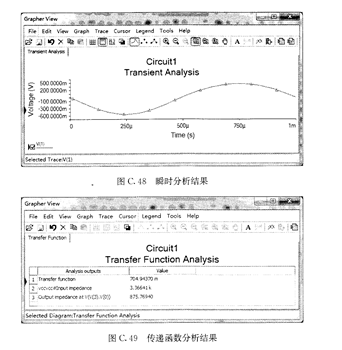

   (3)单击“Simuhe”按钮进行分析,分析结果如图C,48所示。

   (4)在分析结果图中单击“Sllow/Hide C击sors”按钮阻,可以读取波形峰值,从而计算出电压放大倍数。

   用传递函数分析计算输入电阻和输出电阻

   (1)单击设计工具栏的“Al・al”is”按钮,选择Tra¨fer Function分析方法。

    (2)在Al・alysis parameters页中选择Input∞urce为直流电压源⒕c;选择Voltage项,其中输出节点Outptlt llode选择V(3),参考节点Outptlt referellce选择V(0)。

   (3)单击“Simulat卩按钮进行分析,分析结果如图C.49所示。
