用交流分析观察电压放大倍数的频率响应

   (1)单击设计工具栏的“Analy“F按钮,选择AC Analy⒍s分析方法。EL2044CN

   (2)在Frequency parcameters页中设置起始频率Sta⒒heqtlency为1Hz,终止频率Stopkeqttency为10GHz,扫描方式sweep type设定为Decade(十倍刻度扫描)、每十倍频率的取样数量Number of pollts per decade设定为10,垂直刻度Veru∞l scale设定为Llllear(线性刻度)。

   (3)在OutpLlt叼Ⅱab际页中选择V(1)作为分析对象。^

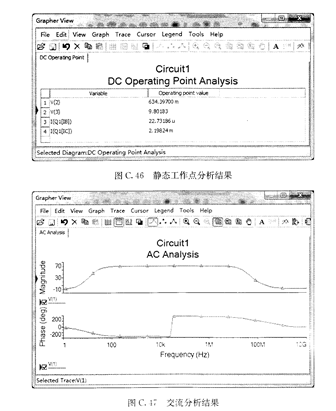

   (4)单击“Simulate”按钮进行分析,分析结果如图C.47所示。

   (5)在分析结果图中单击“Sllow/Hide CLlr∞rs”按钮阻,可以读取波形上各点的值。
